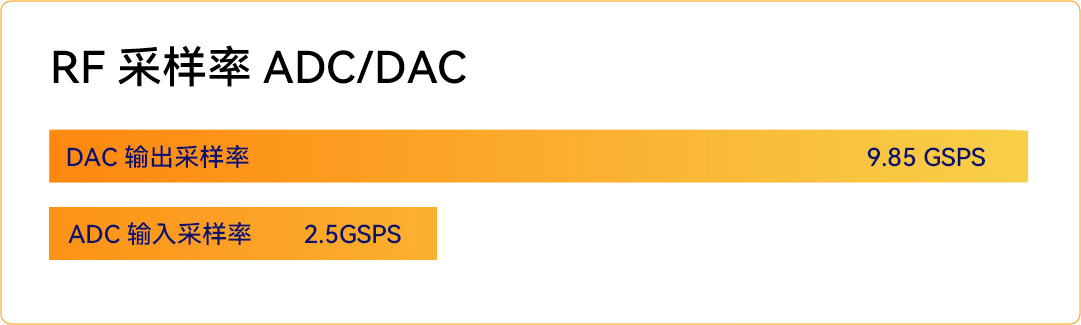

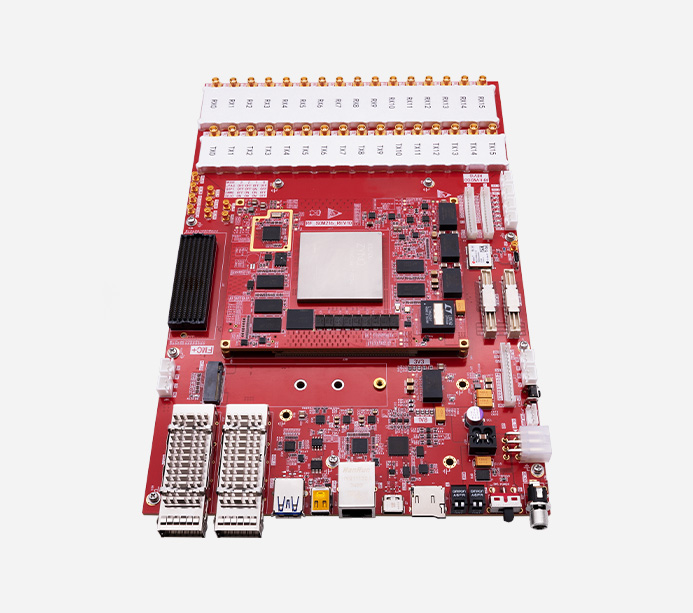

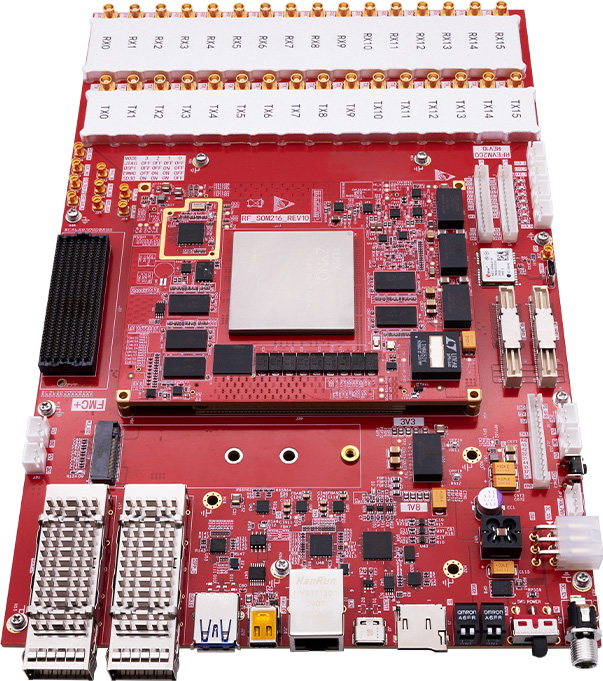

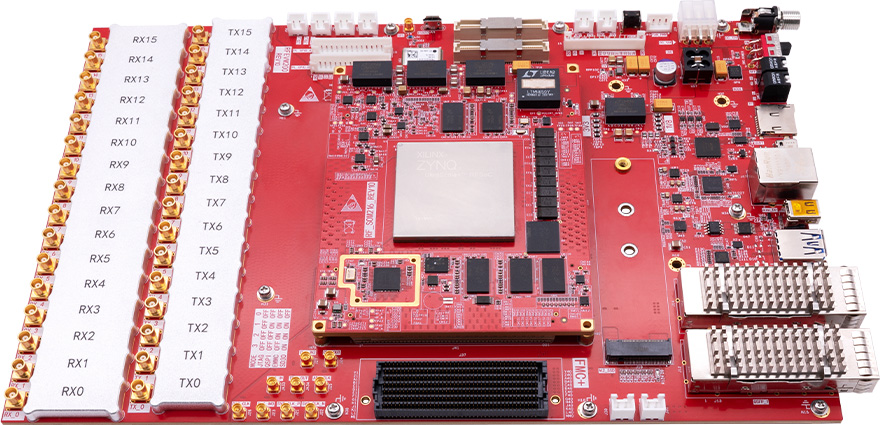

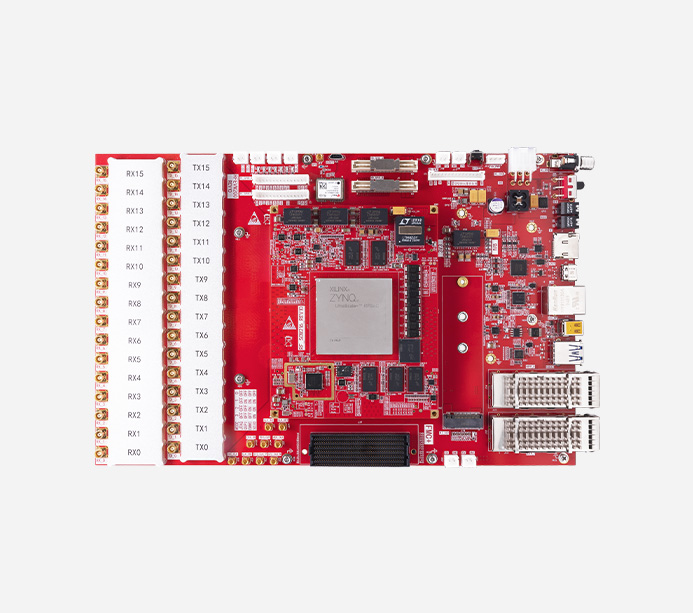

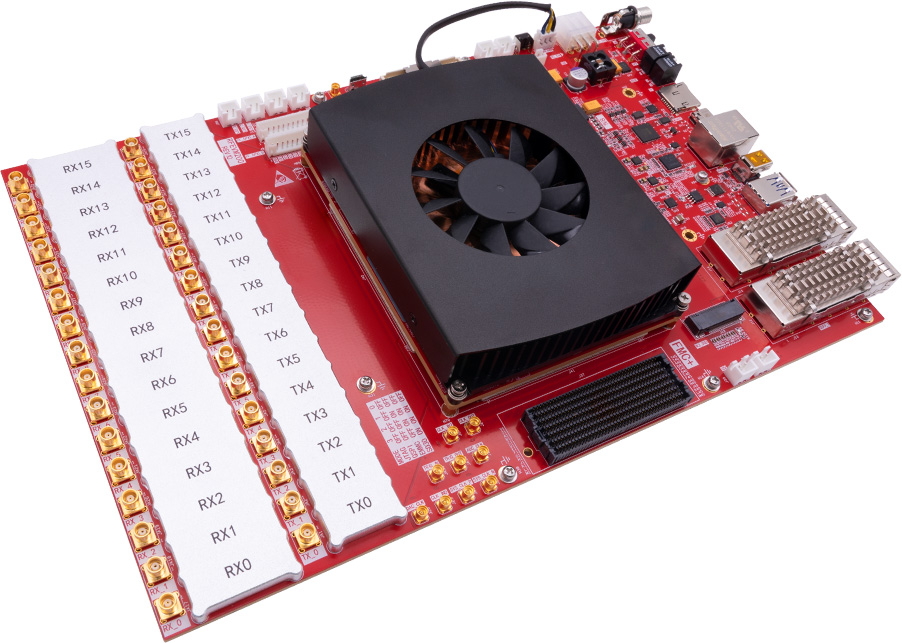

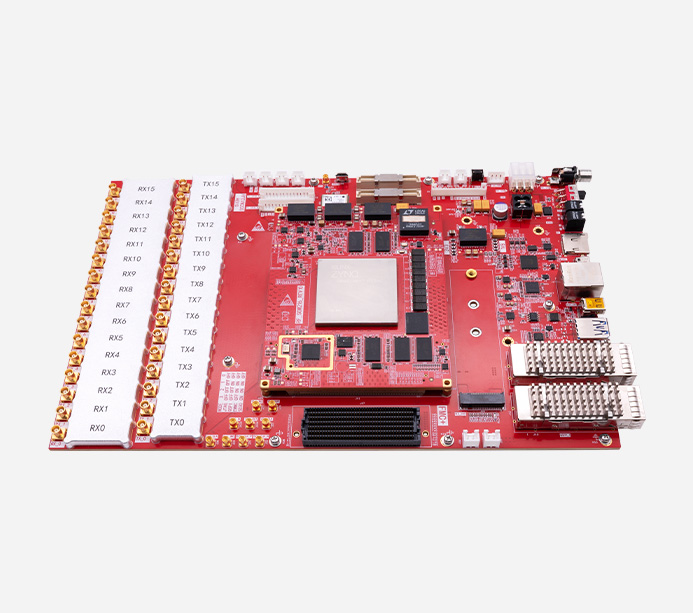

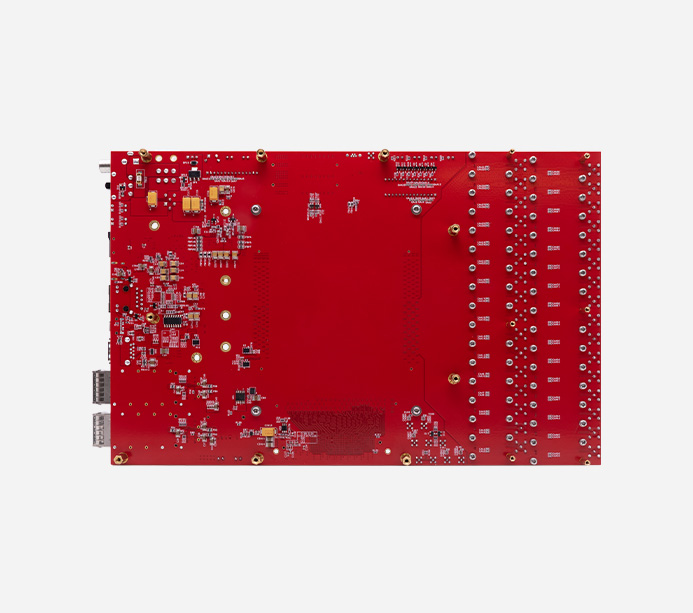

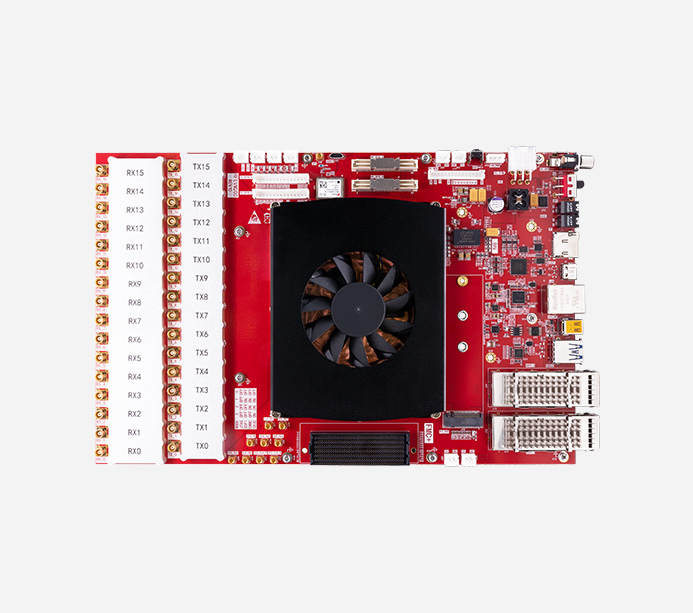

AXRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片，支持 16 路14 位 RF-ADC 輸入，最大采樣率可達 2.5GSPS，16 路 14 位 RF-DAC 輸出，最高采樣率可達 9.85GSPS
Logic Cells
LUTs
DSP Slices
16 路 14bit DAC
16 路 14bit ADC
高速數據傳輸性能
芯片采用 ?Zynq UltraScale+ XCZU49DR FPGA? 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 處理器，支持實時操作系統 （RTOS）與 Linux 并行運行?
PS 端 DDR4 ECC
PL 端 DDR4
QSPI FLASH
eMMC FLASH
AXRF49 支持 16 路 14 位 ADC 2.5GSPS 輸入，16 路 14 位 DAC 9.85GSPS 輸出，單端信號輸入輸出，通過巴倫器件進行差分單端互轉功能，完成對數據的發送和接收，并且 VCM 信號也引出至 TP，方便用戶調節共模電壓
AXRF49 是一個功能強大的單芯片適應性無線電平臺，可提供高達 6GHz 的直接射頻采樣，具有多元素處理系統: FPGA、實時雙核 ARM 和四核 ARM，能夠采樣和處理射頻信號
主要特性:
01.自適應單芯片無線電平臺
02.將射頻設計轉移到數字領域
03.針對不同需求和新興標準的可編程邏輯
04.與分立解決方案相比，減少 PCB 面積
05.面向未來的綜合解決方案
06.擴展毫米波接口和多頻段支持
07.頻段覆蓋 6GHz 以下，射頻直接采樣模式
08.支持 1x~40x 的插值/抽取系數
09.板載 M.2 高速硬盤接口
10.提供 FMC+ 擴展能力
核心板

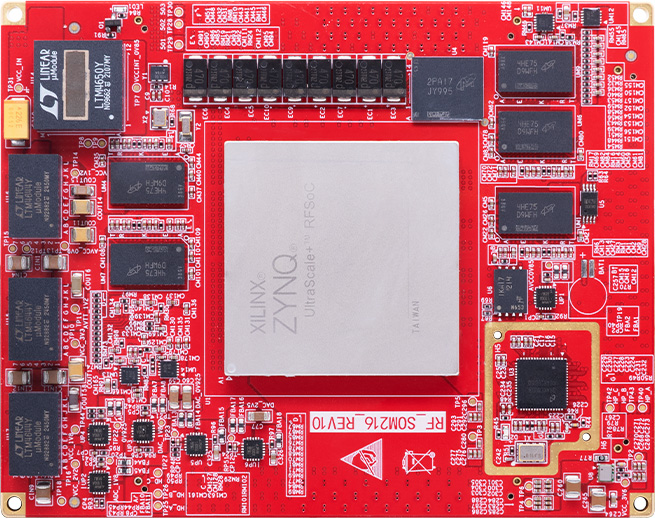

ACRF49
FPGA 型號
XCZU49DR-2FFVF1760
內核 CPU
Quad-core ARM Cortex-A53
Dual-core ARM Cortex-R5F
內存
PS 端 DDR4 5GB ECC
PL 端 DDR4 5GB
QSPI Flash
128MB
eMMC Flash
8GB
14 bit 2.5GSPS RF-ADC
16
14 bit 9.85GSPS RF-DAC
16
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR
PL 端 GTY 16x/PS 端 GTR 4x
System Logic Cell
930K
CLB LUTs
425K
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
DSP Slices
4272

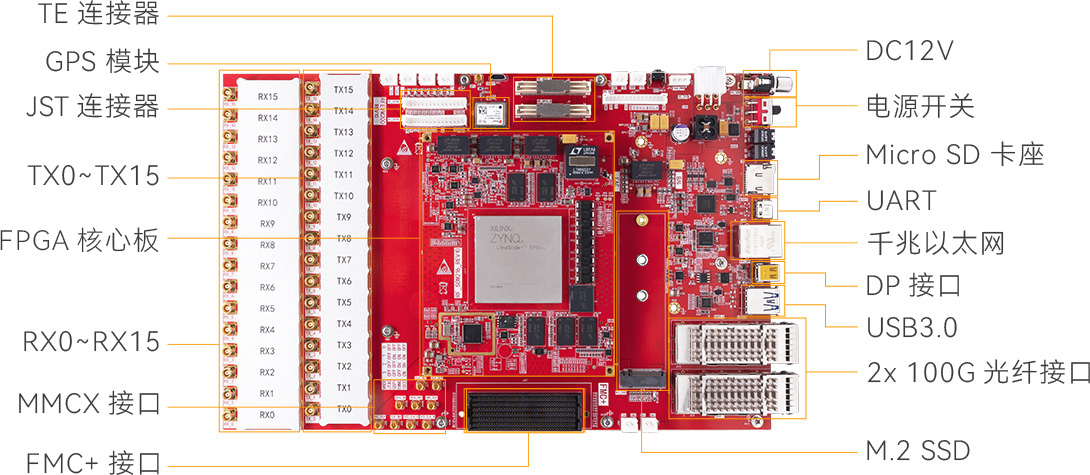

光纖接口
2 路 QSFP28 光纖接口，支持100G和40G模式
顯示接口
1 路miniDP接口，用于外接顯示設備
M.2 接口
1 路標準 NVME M.2 接口，接 M.2 SSD 固態硬盤（需要用戶購買）
USB3.0 接口
1 路 USB3.0 接口，用于連接外部的 USB 外設
千兆以太網接口
1 路千兆以太網接口，和電腦或其它網絡設備進行以太網數據交換
調試接口
Type-C 標準的 JTAG&UART 接口，用于 FPGA 程序的下載和調試
GPS
載板配有GPS模塊NEO-M8N，具有卓越的定位精度和靈敏度
FMC+接口
1個FMC+的擴展口，可以外接ALINX或者其他的FMC/FMC+模塊
EEPROM
1 片 IIC 接口的 EEPROM AT24CM01
SD 卡座
1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 實時時鐘
1 路內置的 RTC 實時時鐘
LED 燈
4 個用戶 LED 燈
按鍵
1 個復位按鍵
擴展 IO
1 個 FMC+ 接口，提供 8 組 32.75G 的 GTY 和 130 個 Os
2 個高速 GPIO 擴展接口，提供 48 個 PLIOs
2 個低速 GPIO 擴展接口，提供 15 個 PLIOS
1 個 MIO 擴展接口，提供 8 個 PSMIOs
輸入電壓
+12V 電壓輸入
FPGA 開發板
1臺
SMA 直通電纜
1條
MCX-SMA 射頻線
1條
MMCX-SMA 射頻線
1條
電源
1個
USB3.0 調試線纜
1條
讀卡器
1根
TF卡
1個
網線
1 個
1個
尺寸大小
核心板 115mmx85mm，擴展板 254mmx180.34mm
核心板結構尺寸圖

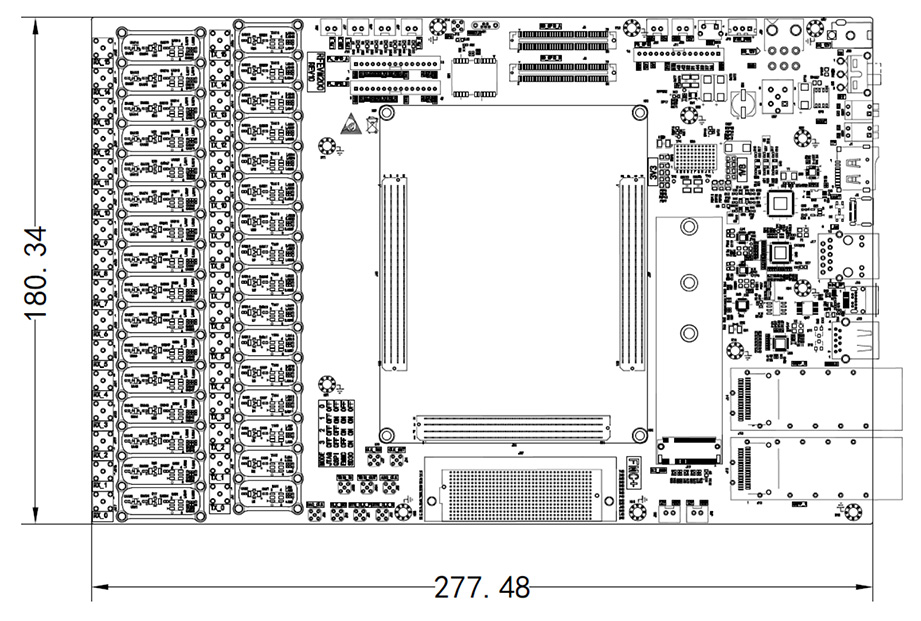

擴展板結構尺寸圖
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對 Massive MIMO 部署至關重要。
Zynq UltraScale+ RFSoC 可幫助有線電視接入多服務運營商 (MSO) 通過遠程 PHY 節點將 PHY層處理移至離家更近的地方，從而可提高網絡容量。
作為面向可擴展、多功能、相控陣雷達的單芯片 TRX 解決方案，Zynq UltraScale+ RFSoC 能夠在預警場景下實現低時延收發，獲得最佳響應時間。
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器。
設計人員可通過在 Zynq UltraScale+ RFSoC 中使用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器。
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
